形状別に内寸について

ダンボール箱の外寸は基本組み立てた状態の横(長さ)×縦(幅)×高さ(深さ)※1を示します。
内寸の場合、箱の形状、厚さによって異なります。
下記の説明は内寸サイズにもとにダンボールの厚みを含めた外寸の測定方法を説明します。

＜注意点＞
下記の情報は目途として参考にしてください。ダンボール原紙の場合、同じ材質でも生産工程上、原紙自体の誤差や接着後の誤差、フタを差し込んだに時の場合など色んな状況による寸法の誤差が生じます。測定外寸より2ｍｍ～6ｍｍの余裕をみて注文することをオススメします。

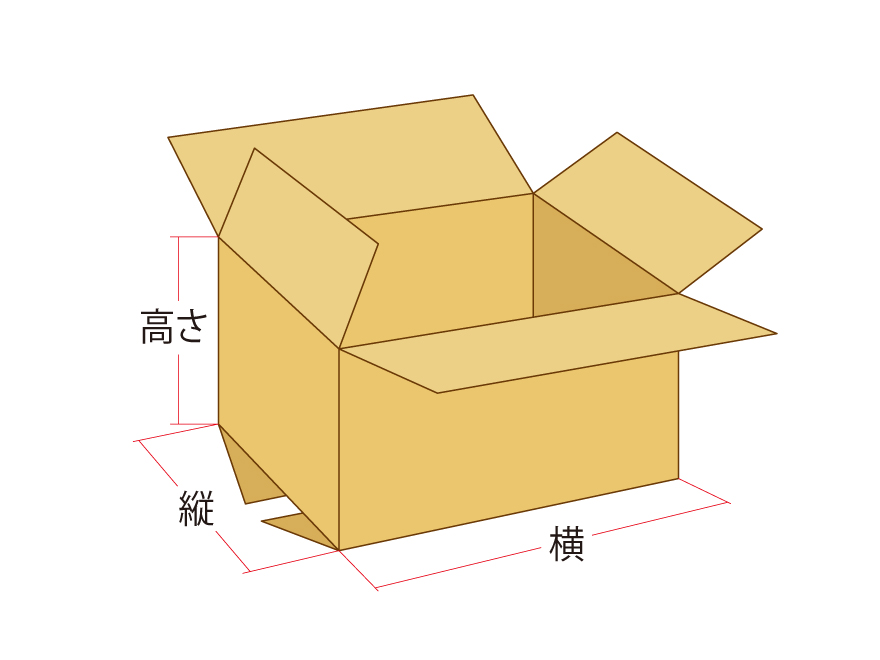

みかん箱タイプ / Ａ式

例) 内寸400×200×100mm、みかん箱タイプ/A式箱の外寸を測定すると下記のとおりです。

【 Aフルート（約5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	400	200	100
厚み	+10	+10	+15
箱の外寸	410	210	115

【 Bフルート（約3mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	400	200	100
厚み	+5	+5	+10
箱の外寸	405	205	110

【 Eフルート（約1.5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	400	200	100
厚み	+3	+3	+5
箱の外寸	403	203	105

【 AB(W)フルート（約8mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	400	200	100
厚み	+15	+15	+20
箱の外寸	415	215	120

【 BB(W)フルート（約6mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	400	200	100
厚み	+12	+12	+17
箱の外寸	412	212	117

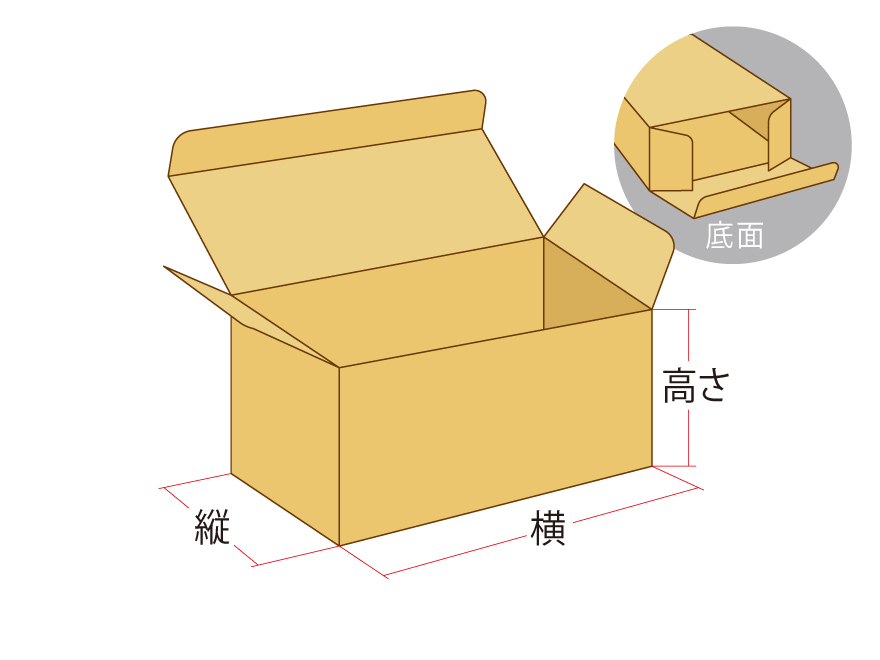

地獄底タイプ / Ｂ式

例) 内寸200×160×100mm、地獄底タイプ/B式箱の外寸を測定すると下記のとおりです。

【 Aフルート（約5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	200	160	100
厚み	+10	+10	+15
箱の外寸	210	170	115

【 Bフルート（約3mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	200	160	100
厚み	+5	+5	+10
箱の外寸	205	165	110

【 Eフルート（約1.5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	200	160	100
厚み	+3	+3	+5
箱の外寸	203	163	105

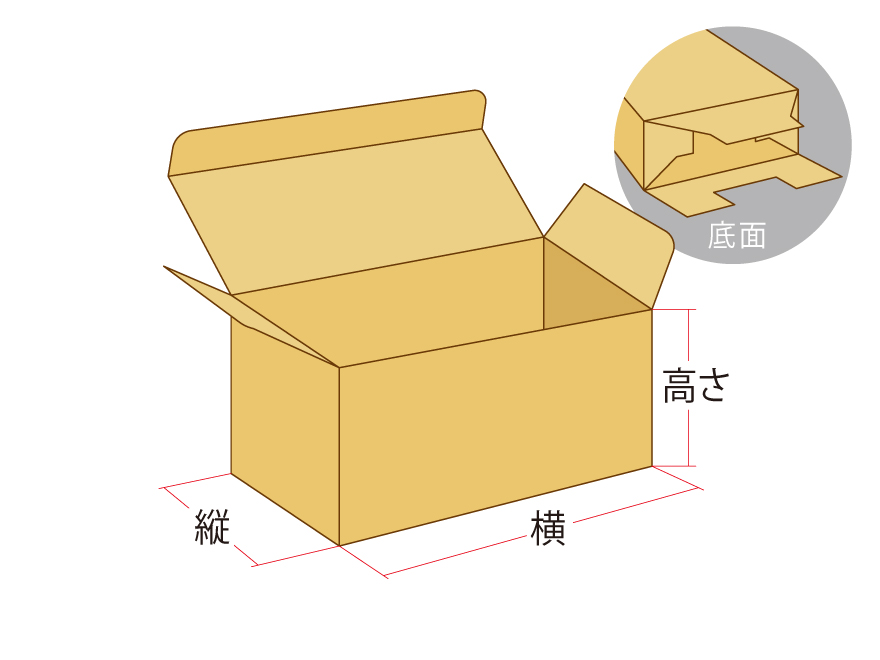

キャラメル箱タイプ / Ｂ式

例) 内寸200×160×100mm、キャラメル箱タイプ/B式箱の外寸を測定すると下記のとおりです。

【 Aフルート（約5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	200	160	100
厚み	+10	+10	+15
箱の外寸	210	170	115

【 Bフルート（約3mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	200	160	100
厚み	+5	+5	+10
箱の外寸	205	165	110

【 Eフルート（約1.5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	200	160	100
厚み	+3	+3	+5
箱の外寸	203	163	105

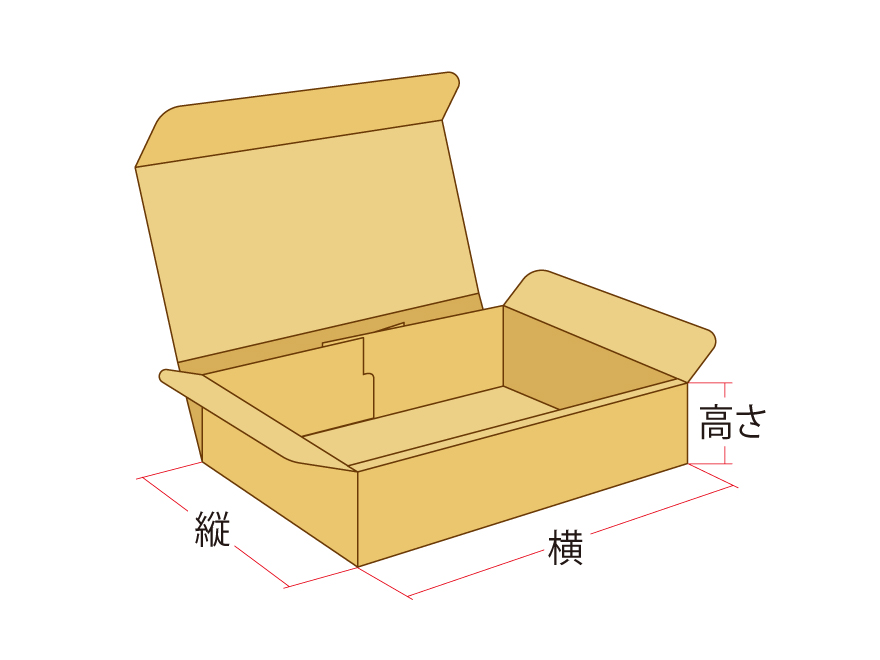

上差込みタイプ / N式

例) 内寸200×160×100mm、上差込タイプ/N式箱の外寸を測定すると下記のとおりです。

【 Eフルート（約1.5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	200	160	100
厚み	+3	+10	+5
箱の外寸	203	170	105

【 Bフルート（約3mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	200	160	100
厚み	+4	+15	+4
箱の外寸	204	175	104

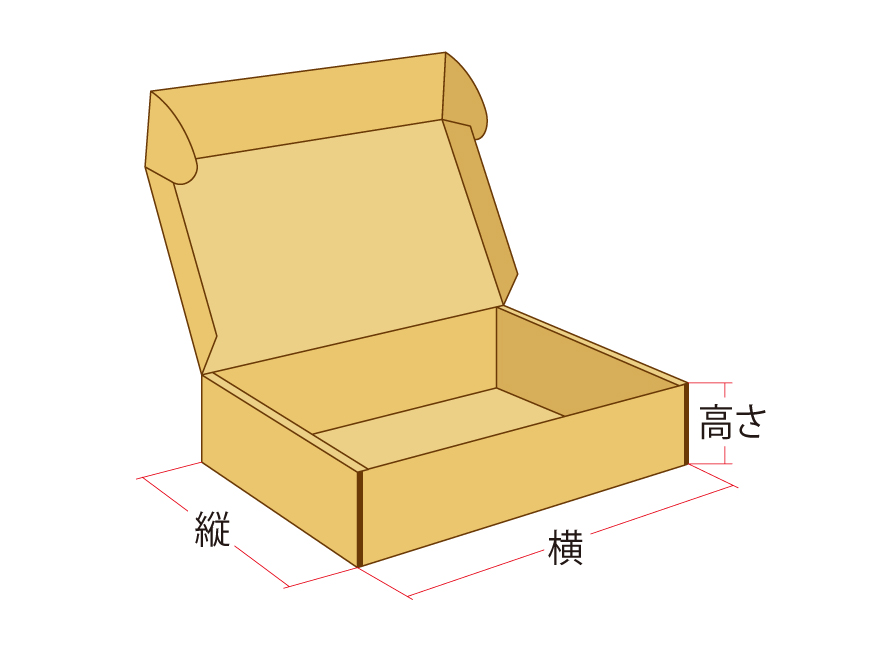

サイト差込みタイプ / N式

例) 内寸200×160×100mm、サイド差込タイプ/N式箱の外寸を測定すると下記のとおりです。

【 Eフルート（約1.5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	200	160	100
厚み	+15	+3	+3
箱の外寸	215	163	103

【 Bフルート（約3mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	200	160	100
厚み	+23	+4	+4
箱の外寸	223	164	104

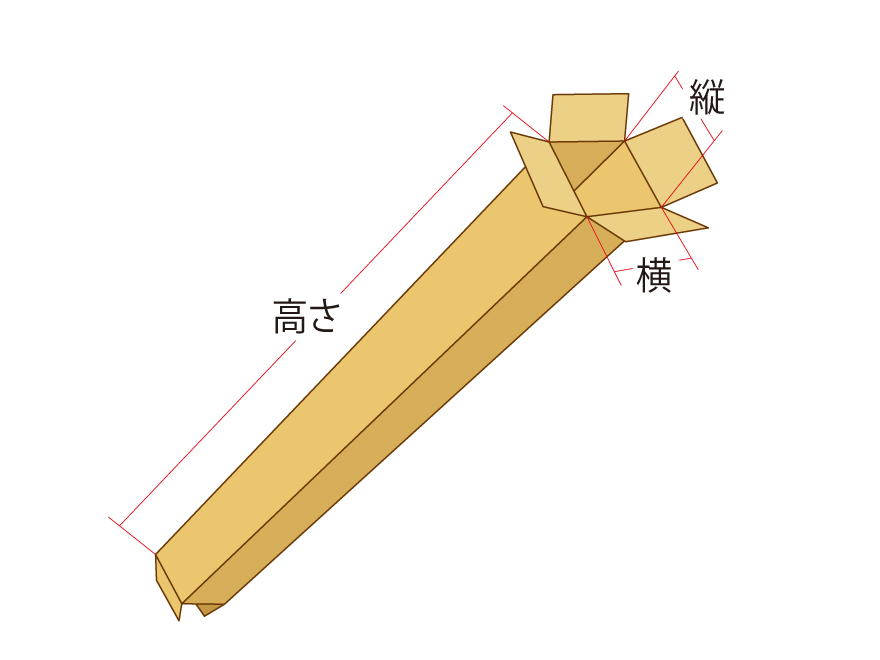

ポスター用 / A式

例) 内寸100×100×530mm、ポスター用箱の外寸を測定すると下記のとおりです。

【 Aフルート（約5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	100	100	530
厚み	+10	+10	+15
箱の外寸	110	110	545

【 Bフルート（約3mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	100	100	530
厚み	+5	+5	+10
箱の外寸	105	105	540

【 Eフルート（約1.5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	100	100	530
厚み	+3	+3	+5
箱の外寸	103	103	535

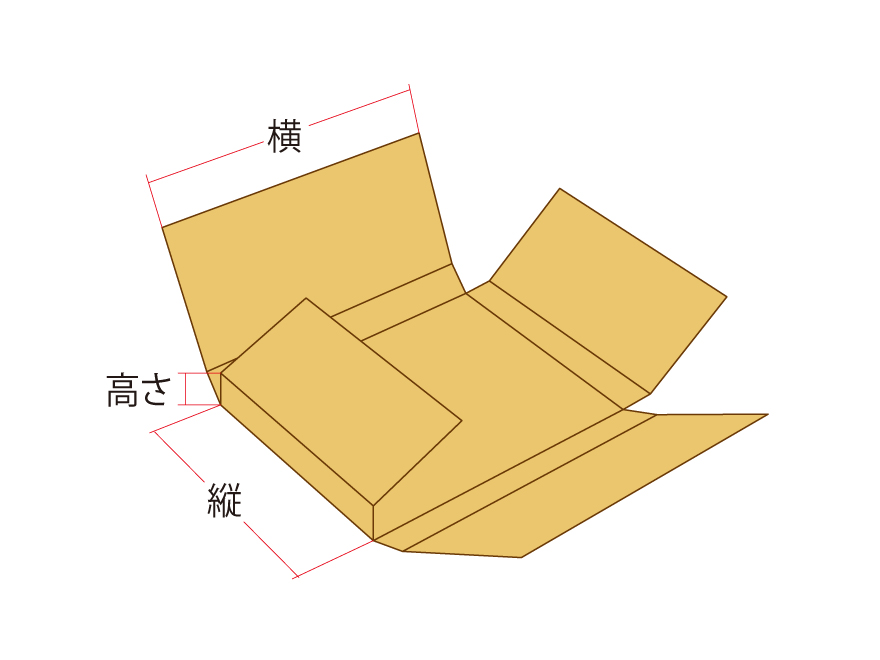

たとう式タイプ

例) 内寸 300×200×50mm、たとう式箱の外寸を測定すると下記のとおりです。

【 Aフルート（約5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	300	200	50
厚み	+10	+10	+15
箱の外寸	310	210	65

【 Bフルート（約3mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	300	200	50
厚み	+5	+5	+10
箱の外寸	305	205	60

【 Eフルート（約1.5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	300	200	50
厚み	+3	+3	+5
箱の外寸	303	203	55

【 AB(W)フルート（約8mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	300	200	50
厚み	+15	+15	+20
箱の外寸	315	215	70

【 BB(W)フルート（約6mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	300	200	50
厚み	+12	+12	+17
箱の外寸	312	212	67

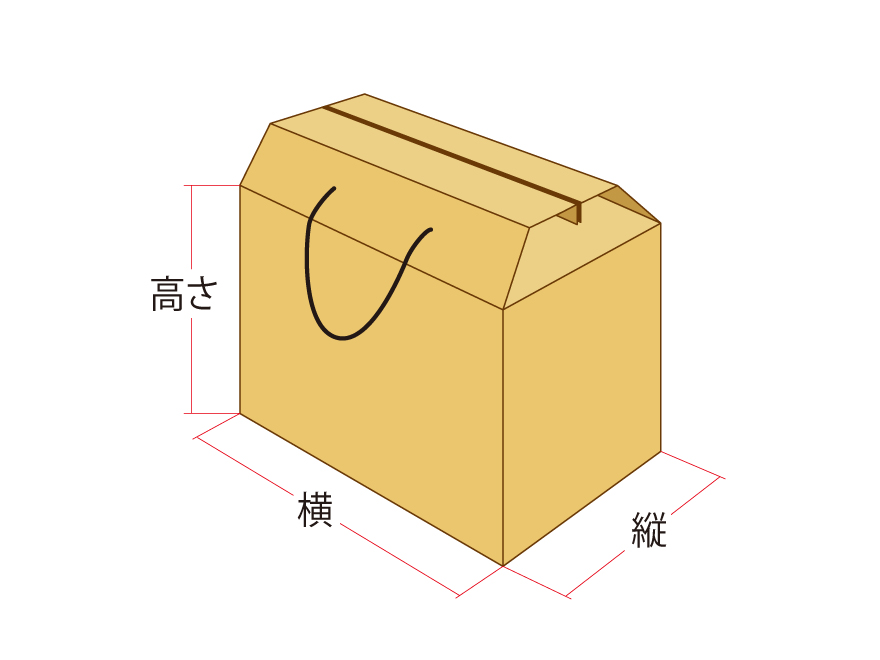

持ち手式タイプ

例) 内寸 270×100×200(高さ)mm、持ち手式箱の外寸を測定すると下記のとおりです。
　 ※箱のフタ部の高さは除いた、注文する際の高さとなります。(フタ部の高さは約45～60ｍｍ程度となります。)

【 Eフルート（約1.5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	270	100	200
厚み	+3	+3	+5
箱の外寸	273	103	205

【 Bフルート（約3mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	270	100	200
厚み	+5	+5	+10
箱の外寸	275	105	210

【 Aフルート（約5mm)の場合】

単位(ｍｍ)	横(長さ)	縦(幅)	高さ(深さ)
内寸	270	100	200
厚み	+10	+10	+15
箱の外寸	280	110	215
